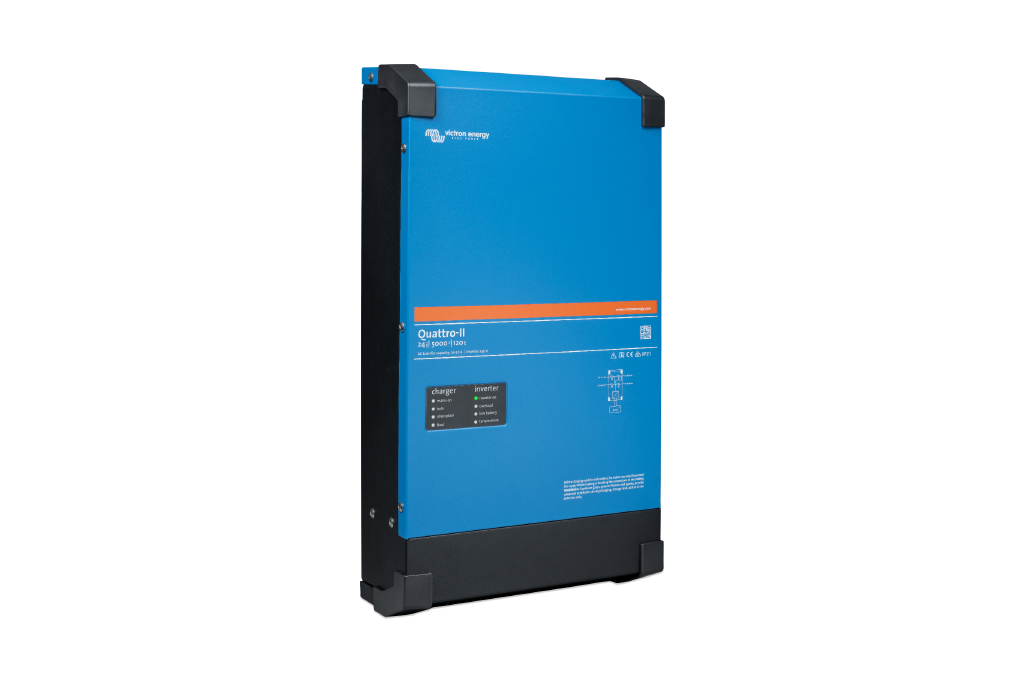

QUATTRO – CARICA BATTERIE/INVERTER
Transfer Switch integrato
Il Quattro può essere collegato a due sorgenti AC indipendenti: mediante uno switch integrato, automaticamente si collega alla sorgente attiva.
Due uscite AC
L’uscita principale presenta la funzione di non discontinuità: nel caso in cui la rete o l’alimentazione della banchina o del generatore venga a mancare, il Quattro subentra nell’alimentazione dei carichi attaccati senza discontinuità. La seconda uscita è viva solo quando è disponibile una sorgente AC.
Quei carichi che potrebbero scaricare la batteria, come ad esempio il boiler, dovrebbero essere attaccati a questa uscita.
Alimentazione praticamente illimitata
Fino a 10 unità il Quattro può funzionare in parallelo. Ad esempio 10 unità 24/5000/120 forniranno una potenza di 40kW / 50kVA e una corrente di 1200 Amp.
Configurazione trifase
Tre unità possono essere configurate con uscita trifase e 6 sets di 3 unità possono essere connessi in parallelo fornendo una potenza di 75kW / 90kVA e una corrente di 2000 Amp.
Power Control
Poiché il Quattro è un carica batterie molto potente, assorbirà molta corrente dal generatore o dall’alimentazione della banchina (16A ogni Quattro a 230VAC).
Un limite di corrente può essere inserito per entrambe queste entrate AC.
Il Quattro terrà quindi conto di altri carichi AC e userà altre fonti disponibili per caricarsi, evitando il sovraccarico al generatore o all’alimentazione da banchina.
Power Assist
Molto spesso sono richiesti dei picchi per un limitato intervallo di tempo: il Quattro provvede a compensare l’alimentazione insufficiente del generatore o della banchina traendo energia dalla batteria. Quando il carico si riduce, l’energia in più sarà usata per ricaricare la batteria.
Questa caratteristica risolve definitivamente i problemi d’insufficiente alimentazione del generatore o della banchina: l’aria condizionata, un’apparecchiatura elettrica, la lavatrice, la lavastoviglie, una connessione di banchina di 16A, o anche meno, non saranno più un limite.
No data found.
Specifiche tecniche
Model |
Part No. |
Input voltage range V DC |
Continuous output power (1) VA |
Output |
Input voltage range |
Charge current |
Dimensions HxWxD mm (") |
Weight kg (lbs) |
---|---|---|---|---|---|---|---|---|
12/3000/120-50-50 |
69355D |
9,15 - 17 |
3000 |
230V AC +/-2% - 50 Hz +/-2% |
14,4V DC (absorption) 13,8V DC (float) |
120A + 4A |
362x258x218 (14.3x10.1x8.6) |
19 (41.8) |
12/5000/220-100-100 |
67437V |
9,15 - 17 |
5000 |
230V AC +/-2% - 50 Hz +/-2% |
14,4V DC (absorption) 13,8V DC (float) |
220A + 4A |
470x350x280 (18.5x13.8x11) |
34 (74.9) |
24/3000/70-50-50 |
69356F |
19 - 33 |
3000 |
230V AC +/-2% - 50 Hz +/-2% |
28,8V DC (absorption) 27,6V DC (float) |
70A + 4A |
362x258x218 (14.3x10.1x8.6) |
19 (41.8) |
24/5000/120-100-100 |
66097S |
19 - 33 |
5000 |
230V AC +/-2% - 50 Hz +/-2% |
28,8V DC (absorption) 27,6V DC (float) |
120A + 4A |
444x328x240 (17.4x12.9x9.4) |
30 (66.1) |
24/8000/200-100-100 |
67338T |
19 - 33 |
8000 |
230V AC +/-2% - 50 Hz +/-2% |
28,8V DC (absorption) 27,6V DC (float) |
110A + 4A |
470x350x280 (18.5x13.8x11) |
41 (90.4) |
QUATTRO-II MODEL |
||||||||
24/5000/120-50 |
25082W |
19 - 33 |
5000 |
230V AC +/-2% - 50 Hz +/-2% |
28,8V DC (absorption) 27,6V DC (float) |
120A |
607x329x149 (23.9x13x5.9) |
31 (68.3) |
48/5000/70-50 |
25083Y |
38 - 66 |
5000 |
230V AC +/-2% - 50 Hz +/-2% |
57,6V DC (absorption) 55,2V DC (float) |
70A |
565x320x148 (22.2x12.6x5.9) |
29 (64.0) |
Specifiche tecniche
Model | Part Number | Description |
---|---|---|
24/8000/200-100-100 | 67338T | Quattro - Carica batterie/inverter |
