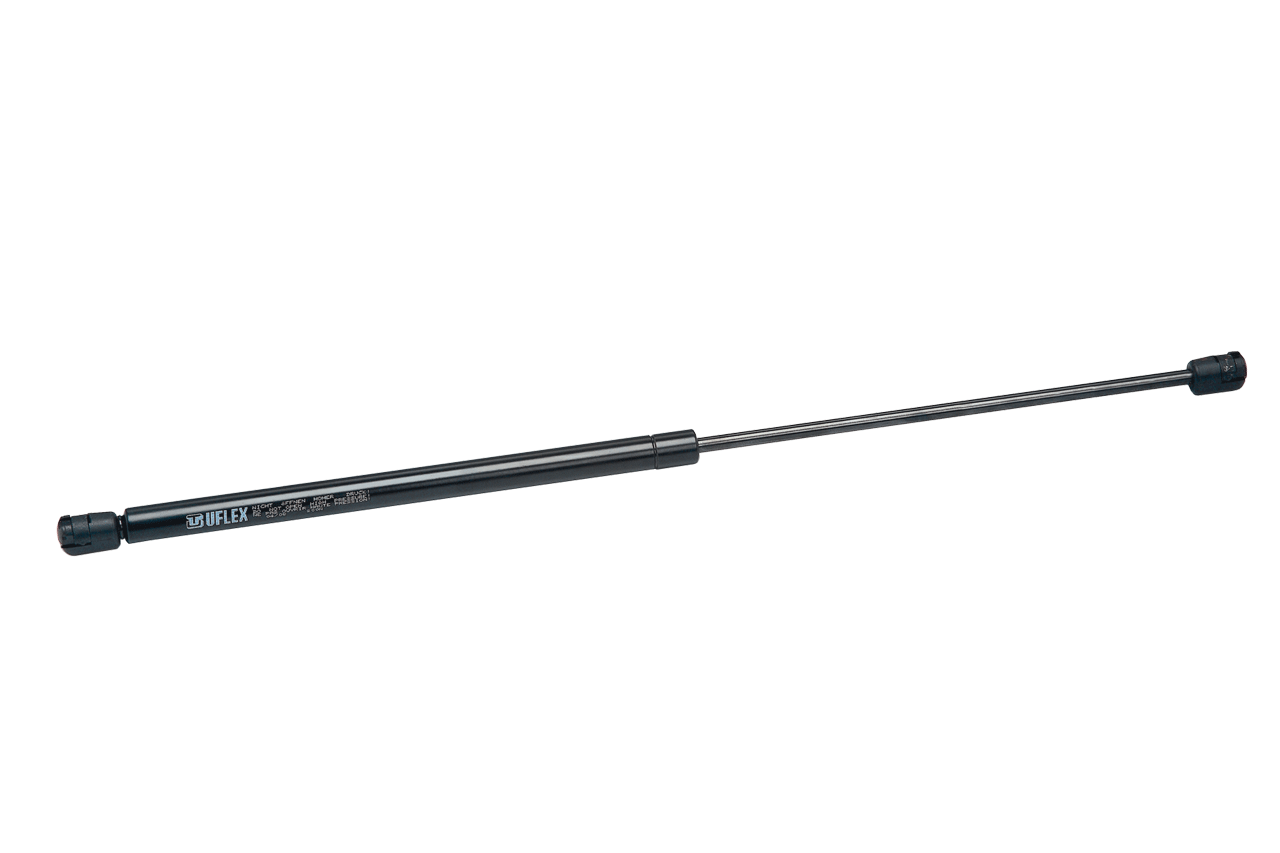

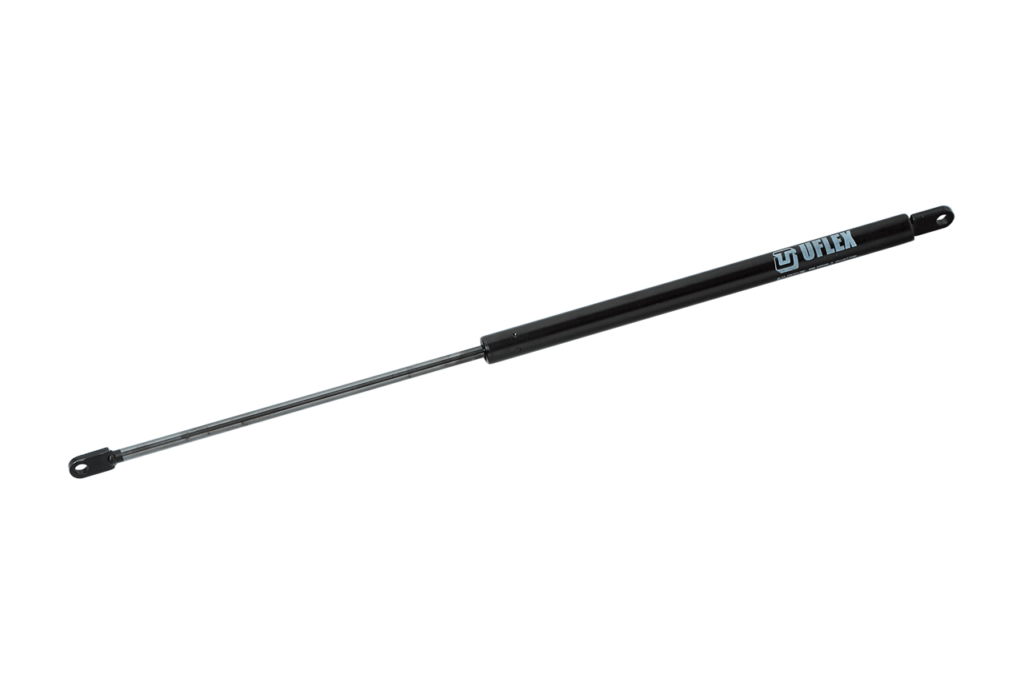

MOLLE A GAS VERNICIATE NERE TIPO UB
Stelo in acciaio nitrurato e cilindro in acciaio verniciato nero con vernici a tre componenti resistenti alla corrosione marina.
Attacchi a sfera in materiale termo-plastico da avvitare sulla molla
MOLLE A GAS UFLEX
Le molle a gas sono accumulatori di forza pneumatica e servono a sostenere, o a controbilanciare, degli elementi mobili. Il funzionamento di una molla a gas si basa sul seguente principio: la pressione dell’azoto, contenuto in un cilindro, spinge lo stelo della molla verso l’esterno. La forza di estensione dello stelo è data dalla differenza tra pressione interna e pressione atmosferica. Durante il movimento di estensione il gas passa dalla zona di maggiore a quella di minore pressione attraverso un piccolo foro autopulente situato nel pistone dello stelo. Ogni cilindro contiene una piccola quantità d’olio che, oltre a lubrificare le guarnizioni, il pistone e lo stelo, smorza e riduce la velocità di estensione della molla a fine corsa creando un movimento dolce e controllato.
A=parte superiore al pistone
B=parte sottostante il pistone
C=corpo cilindrico
P=pistone
S=stelo
O=olio
F=passaggi sul pistone
Le molle a gas UFLEX sono fornite in bulk o in busta singola. Specificare al momento dell’ordine.
MONTAGGIO
Formula per il calcolo della forza di una molla a gas in funzione dell’applicazione
F1 = [(MxD):L]:NM
F1=Forza di spinta della molla in Kg. Per trasformare in Newton
moltiplicare per 9,81
M=Peso in Kg dell’oggetto da alzare
D=Distanza in mm, misurata in orizzontale, tra il baricentro B e il punto di rotazione O
L=Lunghezza in mm del braccio di lavoro della molla a gas. Solitamente è uguale alla corsa della molla, in ogni caso non può essere maggiore
NM=Numero di molle da utilizzare nell’applicazione ( 1 o 2 o più )
RACCOMANDAZIONI
• La superfice dello stelo deve essere protetta da danneggiamenti fisici o chimici
• Si devono evitare carichi laterali
• I perni di attacco devono essere ben allineati
• Le molle devono essere montate con il corretto orientamento secondo le istruzioni di montaggio precedenti
• Devono essere evitate forze tensili superiori alla forza di spinta indicata per ciascuna molla.
• La temperatura di funzionamento deve essere compresa ta -30°C e +80°C
Label | Value |
---|---|
Stelo | acciaio niturato |
Cilindro | acciaio verniciato nero |
Vernici | a 3 componenti, resistenti alla corrosione marina |

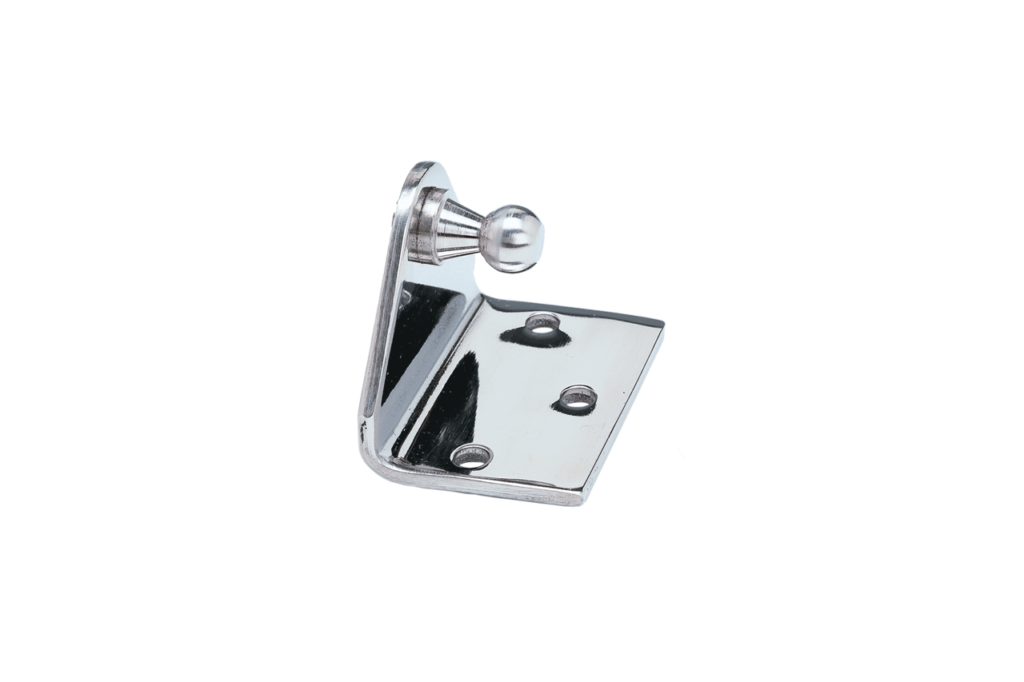

Attacchi | KB1 - da ordinare separatamente |
Molle a gas Uflex verniciate nere tipo UB - dati a confronto
MODEL | OEM packaging SKU | AFTERMARKET packaging SKU | TOTAL LENGTH mm (") | STROKE mm (") | OUTPUT FORCE kg (lbs) | ROD Ø mm (") |
---|---|---|---|---|---|---|
UB120-30 | 66425GA | 66448VA | 315 (12.4) | 120 (4.7) | 30 (66.1) | 6 (0.2) |
UB150-20 | 66427LA | 66450FA | 375 (14.7) | 150 (5.9) | 20 (44.0) | 6 (0.2) |
UB150-30 | 66428NA | 66451HA | 375 (14.7) | 150 (5.9) | 30 (66.1) | 6 (0.2) |
UB180-30 | 66431BA | 66454PA | 445 (17.5) | 180 (7.0) | 30 (66.1) | 8 (0.3) |
KB01 | 2 attacchi a sfera da avvitate sulla molla | 66510X |
